5 BANT W4 SE KELEPÇE
SE - Kademesiz Kulaklı Kelepçeler birçok hortum bağlantıları montajı için uygulaması hızlı, basit ve ekonomik bir kelepçedir. Sıkma esnasında hortuma zarar vermez. Hava ve sıvı taşıyıcı hortumlarda kullanılabilir.

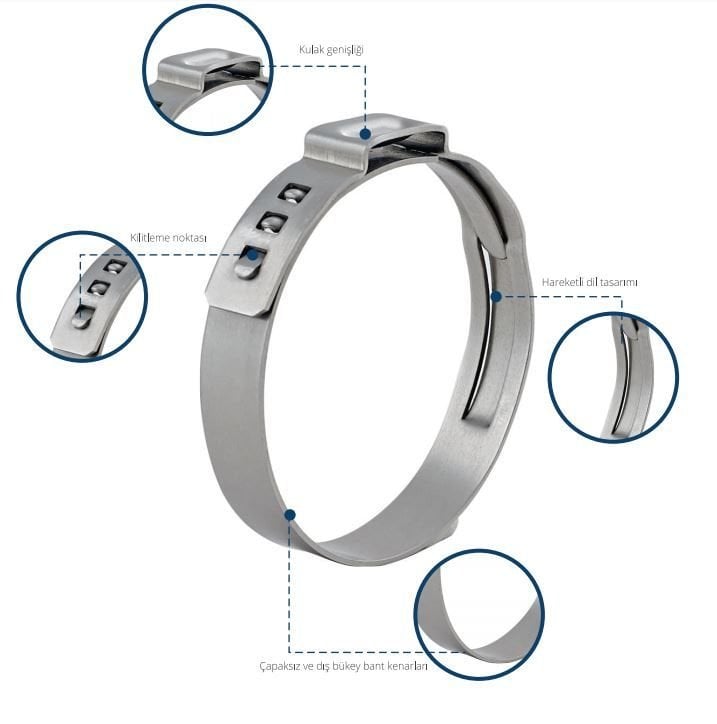

Tasarım- Kenarlar pürüzsüz bir şekilde cilalanmış, hortuma zarar verme riskini azaltır.
- Dar bant tasarımı daha yoğun bir sızdırmazlık basıncı sağlar.
- 360° kesintisiz tasarım - iç halkada çıkıntı veya boşluk yoktur.
- Yıldız şeklindeki tasarım, sıcaklık değişiklikleri veya makine titreşimleri sırasında sürekli sıkışmayı sağlar.
- Yüksek hassasiyetli tek kulaklı kademesiz hortum kelepçeleri 304 paslanmaz çelikten üretilir, bu da üstün paslanma direncine ve mükemmel oksidasyon direncine sahiptir, uzun süreli kullanımı garanti edebilir.
|
Parça Tanımı |
|
D(mm) |
A(mm) |
W(mm) |
T(mm) |
|
|
SE5 6,8 - 8,0 W4 |
6,8 - 8,0 |
8,0 |
6,0 |
5,0 |
0,5 |
|
|
SE5 7,0 - 8,7 W4 |
7,0 - 8,7 |
8,7 |
6,0 |
5,0 |
0,5 |
|
|
SE5 7,8 - 9,5 W4 |
7,8 - 9,5 |
9,5 |
6,0 |
5,0 |
0,5 |
|
|
SE5 8,8 - 10,5 W4 |
8,8 - 10,5 |
10,5 |
6,0 |
5,0 |
0,5 |
|
|
SE5 9,6 - 11,3 W4 |
9,6 - 11,3 |
11,3 |
6,0 |
5,0 |
0,5 |
|
|
SE5 10,1 - 11,8 W4 |
10,1 - 11,8 |
11,8 |
6,0 |
5,0 |
0,5 |
|
|
SE7 9,4 - 11,9 W4 |
9,4 - 11,9 |
11,9 |
8,5 |
7,0 |
0,6 |
|
|
SE7 9,8 - 12,3 W4 |
9,8 - 12,3 |
12,3 |
8,5 |
7,0 |
0,6 |
|
|
SE7 10,3 - 12,8 W4 |
10,3 - 12,8 |
12,8 |
8,5 |
7,0 |
0,6 |
|
|
SE7 10,8 - 13,3 W4 |
10,8 - 13,3 |
13,3 |
8,5 |
7,0 |
0,6 |
|
|
SE711,3 - 13,8 W4 |
11,3 - 13,8 |
13,8 |
8,5 |
7,0 |
0,6 |
|
|
SE7 11,5 - 14,0 W4 |
11,5 - 14,0 |
14,0 |
8,5 |
7,0 |
0,6 |
|
|
SE7 12,0 - 14,5 W4 |
12,0 - 14,5 |
14,5 |
8,5 |
7,0 |
0,6 |
|
|
SE7 12,8 - 15,3 W4 |
12,8 - 15,3 |
15,3 |
8,5 |
7,0 |
0,6 |
|
|
SE7 13,2 - 15,7 W4 |
13,2 - 15,7 |
15,7 |
8,5 |
7,0 |
0,6 |
|
|
SE7 13,7 - 16,2 W4 |
13,7 - 16,2 |
16,2 |
8,5 |
7,0 |
0,6 |
|
|
SE7 14,1 - 16,6 W4 |
14,1 - 16,6 |
16,6 |
8,5 |
7,0 |
0,6 |
|
|
SE7 14,3 - 16,8 W4 |
14,3 - 16,8 |
16,8 |
8,5 |
7,0 |
0,6 |
|
|
SE7 14,5 - 17,0 W4 |
14,5 - 17,0 |
17,0 |
8,5 |
7,0 |
0,6 |
|
|
SE7 15,0 - 17,5 W4 |
15,0 - 17,5 |
17,5 |
8,5 |
7,0 |
0,6 |
|
|
SE7 14,6 - 17,8 W4 |
14,6 - 17,8 |
17,8 |
10,5 |
7,0 |
0,6 |
|
|
SE7 15,3 - 18,5 W4 |
15,3 - 18,5 |
18,5 |
10,5 |
7,0 |
0,6 |
|
|
SE7 16,0 - 19,2 W4 |
16,0 - 19,2 |
19,2 |
10,5 |
7,0 |
0,6 |
|
|
SE7 16,6 - 19,8 W4 |
16,6 - 19,8 |
19,8 |
10,5 |
7,0 |
0,6 |
|
|
SE7 17,8 - 21,0 W4 |
17,8 - 21,0 |
21,0 |
10,5 |
7,0 |
0,6 |
|
|
SE7 19,4 - 22,6 W4 |
19,4 - 22,6 |
22,6 |
10,5 |
7,0 |
0,6 |
|
|
SE7 20,3 - 23,5 W4 |
20,3 - 23,5 |
23,5 |
10,5 |
7,0 |
0,6 |
|
|
SE7 20,9 - 24,1 W4 |
20,9 - 24,1 |
24,1 |
10,5 |
7,0 |
0,6 |
|
|
SE7 22,4 - 25,6 W4 |
22,4 - 25,6 |
25,6 |
10,5 |
7,0 |
0,6 |
|
|
SE7 23,9 - 27,1 W4 |
23,9 - 27,1 |
27,1 |
10,5 |
7,0 |
0,6 |
|
|
SE7 26,9 - 30,1 W4 |
26,9 - 30,1 |
30,1 |
10,5 |
7,0 |
0,6 |
|
|
SE7 31,4 - 34,6 W4 |
31,4 - 34,6 |
34,6 |
10,5 |
7,0 |
0,6 |
|
|
..... |
..... |
..... |
..... |
..... |
..... |
|
|
SE7 67,8 - 71,0 W4 |
67,8 - 71,0 |
71,0 |
10,5 |
7,0 |
0,6 |
